Schlauchliner Plauen: Inliner-Sanierung ab DN 80 von Schacht oder Fallrohr aus
Ein harzgetränkter Textilschlauch kleidet die erdverlegte Leitung von innen aus, Pflaster und Garten bleiben in der Regel unangetastet.
Wie der Schlauch ins Rohr kommt
Erdverlegte Grundleitungen zwischen Gebäude und Grundstücksgrenze sind das typische Einsatzfeld für den Schlauchliner, der auch als Inliner oder Relining bezeichnet wird. Bei der Inliner Sanierung Plauen wird ein harzgesättigter Textilschlauch von P&N, unserem Partnerbetrieb, in die Leitung gestülpt, wahlweise vom Schacht, über ein Fallrohr oder durch einen Ablauf; anschließend drückt Luft oder Wasser ihn fest gegen das Altrohr. Ist das Harz unter Warmwasser, Dampf oder UV-Licht fest geworden, schneidet ein Fräsroboter die seitlichen Anschlüsse von innen frei. Das Verfahren deckt Nennweiten ab DN 80 ab, neben Kreis- auch Ei- und andere Profile, und schafft je nach Gegebenheit bis 100 m in einem Zug. In Plauen betrifft das genau den Abschnitt, den Sie als Eigentümer verantworten: Der ZWAV ist nur bis zur Grenze des ersten Privatgrundstücks zuständig, alles dahinter zählt zur privaten Grundstücksentwässerungsanlage.
Ist nur eine einzelne Stelle beschädigt, genügt oft ein Kurzliner für die Schadstelle, während der Schlauchliner die ganze Strecke auskleidet.
Alle Leistungen und das Einsatzgebiet im Vogtland finden Sie auf der Hauptseite.
Was die Auskleidung leistet
Einfahrt, Pflaster und Bepflanzung bleiben in der Regel liegen, da der Einbau über vorhandene Öffnungen läuft
Ein Liner überbrückt je nach Gegebenheit bis 100 m Leitung am Stück
Neben Kreisquerschnitten lassen sich auch Ei- und andere Profile auskleiden
Seitliche Zuläufe werden mit dem Fräsroboter wieder geöffnet
Nach Abschluss der Arbeiten ist die Leitung wieder nutzbar
Eingesetzte Systeme wie der Brawoliner mit allgemeiner bauaufsichtlicher Zulassung des DIBt (Z-42.3-362)
Vom Kamerabild bis zum gefrästen Zulauf
Fünf Arbeitsschritte, bis die Leitung wieder in Betrieb geht.
- 1
Spülen und Kamerabild
Die Leitung wird gespült und befahren. Das Kamerabild zeigt, ob sich der Schaden über die Länge verteilt und ein durchgehender Liner sinnvoll ist.
- 2
Schlauch vorbereiten
Länge und Querschnitt des Altrohrs bestimmen den Zuschnitt des Textilschlauchs, der anschließend mit Harz getränkt wird. Profil und Durchmesser des Altrohrs geben die Maße vor.
- 3
Inversion

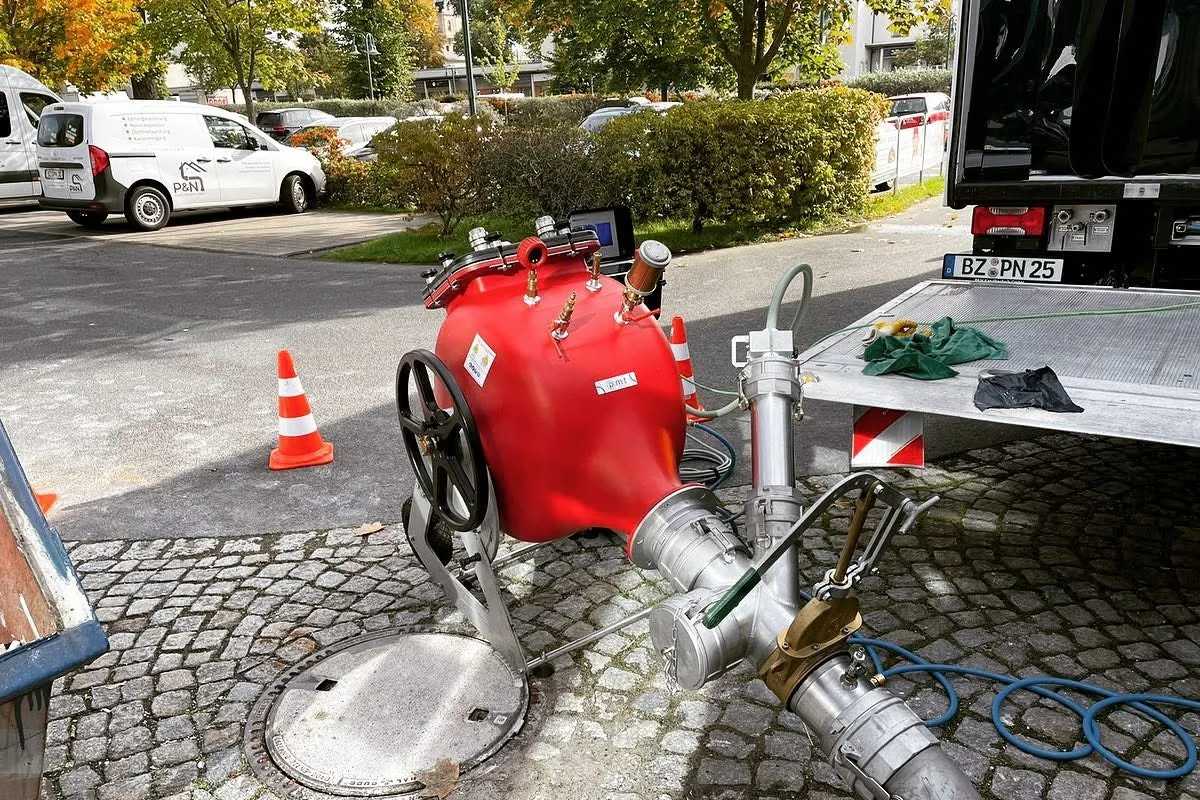

Vom Schacht, Fallrohr oder Ablauf aus wird der Schlauch eingestülpt. Luft- oder Wasserdruck legt ihn vollflächig an die Rohrwand.
- 4
Aushärten
Fest wird das Harz, abhängig vom System, durch warmes Wasser, Dampf oder UV-Licht. Es entsteht ein neues, durchgehendes Rohr im Altrohr.
- 5
Zuläufe fräsen und kontrollieren
Ein Fräsroboter öffnet die seitlichen Anschlüsse wieder. Eine abschließende Kamerafahrt dokumentiert das Ergebnis für Ihre Unterlagen.
Typische Fälle für einen Schlauchliner
Verteilen sich Risse, Muffenschäden oder Wurzeln über mehrere Meter einer erdverlegten Leitung, ist die durchgehende Auskleidung meist die passende Wahl.
- Grundleitungen auf dem Grundstück mit Rissen, undichten Muffen oder eingewachsenen Wurzeln über mehrere Meter
- Lange Leitungen bis zum Kontrollschacht an der Grundstücksgrenze, den der ZWAV bei mehr als 15 m Abstand zum Gebäude anordnen kann
- Leitungen unter Einfahrten, Terrassen oder alten Bäumen, deren Öffnung Pflaster oder Bepflanzung zerstören würde
- Undichte Abschnitte, an denen Abwasser ins Erdreich austreten kann
Häufige Fragen zur Leistung Schlauchliner
Aushärtung, Nennweiten ab DN 80, das Auffräsen der Zuläufe und der Preis je Meter sind Thema dieser Antworten.
Schlauchliner Plauen: Was kostet der Meter?
Für Durchmesser von DN 150 bis 300 beginnt der Schlauchliner bei 235 EUR je Meter. Länge, Zahl der Zuläufe, Zugänglichkeit des Schachts und das Schadensbild bestimmen den Gesamtbetrag. Grundlage ist ein schriftliches, verbindliches Angebot nach der Kamerabefahrung.
Was unterscheidet Schlauchliner und Kurzliner?
Der Kurzliner dichtet eine einzelne, eng begrenzte Schadstelle ab. Der Schlauchliner kleidet die Leitung dagegen durchgehend aus und kommt infrage, wenn Risse, Muffenschäden oder Wurzeln über mehrere Meter verteilt sind.
Passt das Verfahren zur Mindestnennweite des ZWAV?
Die Entsorgungsbedingungen des ZWAV schreiben für Grundleitungen mindestens 150 mm Nennweite vor. Schlauchliner werden ab DN 80 eingebaut, übliche Grundleitungen liegen damit im Anwendungsbereich.
Wie gelangt der Liner in die Leitung, wenn kein Schacht vorhanden ist?
Neben Schächten dienen auch Fallrohre oder Abläufe als Einstieg für die Inversion. Ob ein vorhandener Zugang reicht, zeigt die Kamerabefahrung; liegt die Grundstücksgrenze mehr als 15 m vom Gebäude entfernt, kann der ZWAV einen Kontrollschacht verlangen.
Schützt ein Schlauchliner vor Rückstau bei Starkregen?
Ein Liner macht die Leitung dicht, eine Rückstausicherung ersetzt er nicht. Nach den ZWAV-Bedingungen ist in Plauen die Straßenoberfläche an der Anschlussstelle die Rückstauebene, darunter liegende Ablaufstellen sichert der Eigentümer. Welche Bereiche bei Starkregen betroffen sein können, zeigt die Starkregengefahrenkarte der Stadt.
Wer prüft die Leitung nach der Sanierung?
P&N dokumentiert das Ergebnis mit einer abschließenden Kamerafahrt, auf Wunsch folgt eine Dichtheitsprüfung nach DIN EN 1610. Unabhängig davon darf der ZWAV private Grundstücksentwässerungsanlagen nach seinen Entsorgungsbedingungen jederzeit prüfen (AEB § 12 Abs. 3).
Grundleitung auskleiden lassen
Schildern Sie uns Länge der Leitung, Zugänge und die Auffälligkeiten. Für DN 150 bis 300 beginnt der Schlauchliner bei 235 EUR je Meter, den genauen Betrag nennt P&N nach der Befahrung.
Teil jeder Auskleidung
- Befahrung vor dem Einbau
- Seitenzuläufe nach dem Aushärten freigefräst
- Abschlussvideo für Ihre Unterlagen
Weitere Wege zur dichten Leitung
Einzelne Schäden behebt ein Kurzliner, Fallleitungen im Haus erneuert das Spraycoating, den Zustand klärt vorher die Inspektion.
